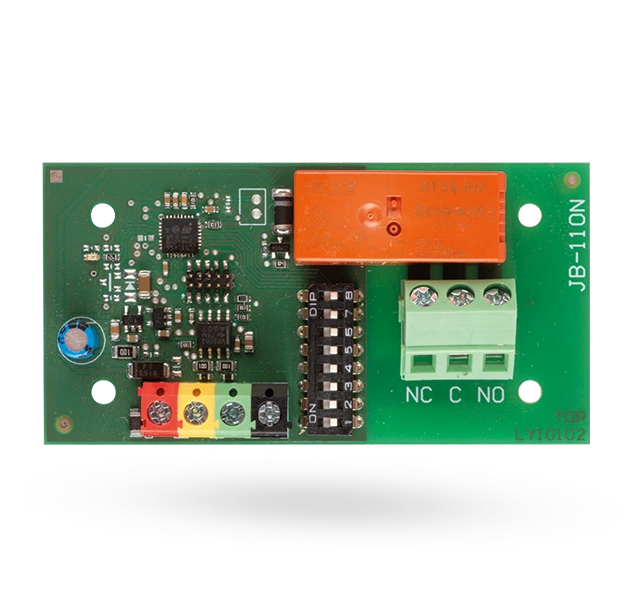

JB-110N Zbernicový modul silových PG výstupov (128)
Produkt je súčasťou systému JABLOTRON 100+. Poskytuje spínací kontakt pre výstupné výkonové relé. Môže sa použiť napríklad na ovládanie osvetlenia, ventilátorov atď.
Modul komunikuje prostredníctvom zbernice a je napájaný zbernicou ovládacieho panela. Môže byť inštalovaný v inštalačnej krabici JA-19xPL alebo v skrini ovládacieho panela.
Nie je adresovateľný (nemá pozíciu v bezpečnostnom systéme).
| Napájanie | zo zbernice ovládacieho panela 12 V DC (9 …15 V) |
|---|---|
| Odber prúdu (relé otvorené/zatvorené) | 5 mA/45 mA |
| Odber prúdu pre výber kábla | 45 mA |
| Zaťažiteľnosť reléového kontaktu | |
| - Maximálne spínacie napätie | 250 V AC |
| - Maximálny prúd s odporovou záťažou (cos? = 1) | 16 A |
| - Maximálny prúd s indukčnou alebo kapacitnou záťažou (cos? = 0,4) | 8 A |
| - Minimálny spínací výkon DC | 0,5 W |
| Trieda ochrany | Trieda II |
| Rozmery | 78 x 40 x 20 mm |
| Hmotnosť | 34 g |
| Klasifikácia | bezpečnostná trieda 2/environmentálna trieda II (podľa ČSN EN 50131-1) Iba ak je modul umiestnený v JA-194PL |
| Prostredie | všeobecné vnútorné prostredie |
| Rozsah prevádzkovej teploty | -10 °C až + 40 °C |
| Priemerná prevádzková vlhkosť | 75 % RH, nekondenzujúca |
| Certifikačný orgán | Trezor Test s.r.o. (č. 3025) |
| Súlad s normami | ČSN EN 50131-1 ed. 2+A1+A2, ČSN EN 50131-3, ČSN EN 50130-4 ed. 2+A1, ČSN EN 55032, ČSN EN 62368-1, ČSN EN 50581 |
