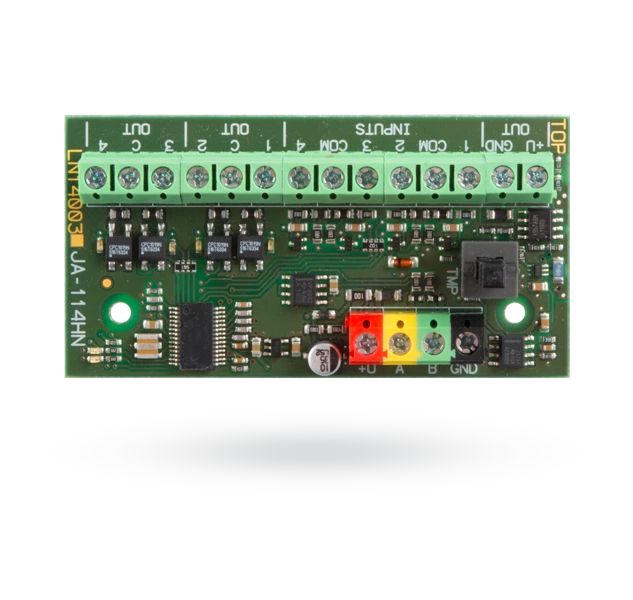

JA-114HN Zbernicový modul - 4 vstupy a 4 výstupy PG
Je zvlášť vhodný pre rekonštrukciu drôtových poplachových systémov, kde sa zachovávajú detektory. Často sa používa aj na ovládanie viacerých zariadení prostredníctvom výstupov PG.
Pomocný napájací zdroj poskytuje napájanie pre zosilňovacie relé pripojené k signálnemu výstupu.
| Napájanie | zo zbernice ovládacieho panela 12 V DC (9 – 15 V) | ||
|---|---|---|---|
| Odber prúdu | |||
| - nominálny pre výpočet zálohy | 11 mA všetky vstupy pripojené na GND (+ spotreba pripojených zariadení) |
||
| - maximálna pre výber kábla | 26 mA (+ spotreba pripojených zariadení) |
||
| Napätie +U | 12 V DC (9 - 15 V) | ||
| Maximálny prúd z výstupu +U (elektronická poistka) | < 200 mA | ||
| Maximálny prúd / napätie spínané každým výstupom | 500 mA/38 V | ||
| Max. nameraný odpor na vstupe | 20 kOhm | ||
| Max. dĺžka vstupných káblov | 100 m | ||
| Rozmery | 77 x 40 x 31 mm | ||
| Hmotnosť | 26 g | ||
| Klasifikácia | bezpečnostná trieda 2, ACE typ B | ||
| podľa | ČSN EN 50131-1, ČSN EN 50131-3 | ||
| Prostredie | II. vnútorné všeobecné (podľa ČSN EN 50131-1) | ||
| Rozsah prevádzkovej teploty | -10 až +40 °C | ||
| Súlad s normami | ČSN EN 50130-4, ČSN EN 55022 | ||
| Certifikačný orgán | Trezor Test s.r.o. | ||
