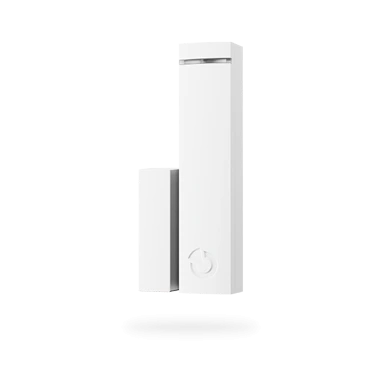

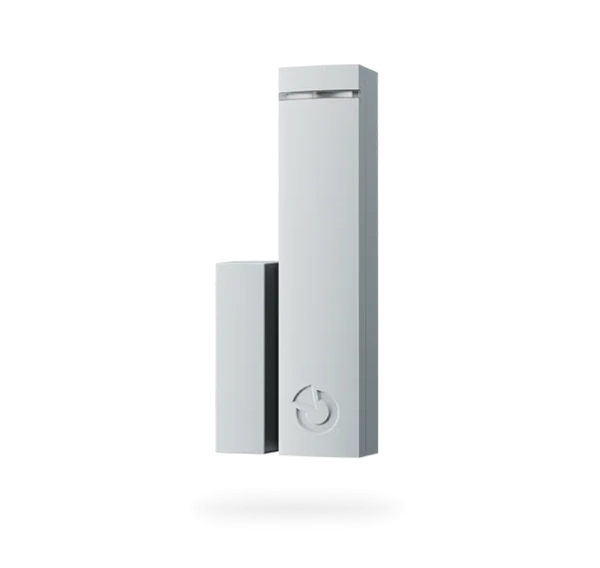

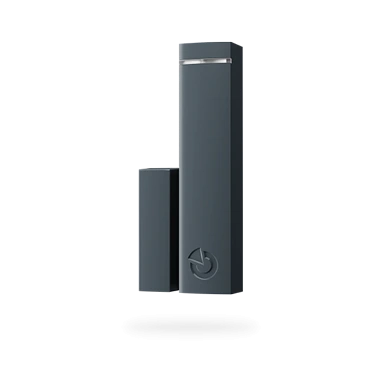

JA-154M Bezdr. magn.detektor s 2 univerzálnymi vstupmi
Magnetický detektor otvorenia s dvoma nezávislými univerzálnymi vstupmi pre externé senzory s bezpotenciálovým výstupom. Nahradzuje model JA-150M a novinkou je obojsmerná asynchrónna komunikácia.
JA-154M bezdrôtovo prenáša do systému JABLOTRON 100+ až dva nezávislé stavy „zapnuté“ / „vypnuté“ z prvkov s bezpotenciálovým výstupom: externých magnetických kontaktov, tlačidiel alebo reléových výstupov iných technológií. Vstavaný magnetický senzor umožňuje použiť detektor aj ako bežný detektor otvorenia dverí a okien.
Na rozdiel od JA-150M prináša:
- asynchrónnu komunikáciu bez DIP prepínačov, celé nastavenie prebieha v aplikácii F-Link,
- zasúvateľnú svorkovnicu pre rýchlejšie zapojenie káblov,
- nové umiestnenie sabotážneho kontaktu, ktorý sa pri montáži omylom nestlačí a nespôsobí falošný poplach.
Typické použitie:
- garážové brány s kontaktom SA-220, krídlové a posuvné brány s kontaktom SA-204,
- skryté zapustiteľné kontakty SA-210 a SA-211 v oknách a dverách,
- rekonštrukcia: pripojenie staršieho kontaktu zabudovaného v okne, kam nie je možné viesť kábel k ústredni,
- snímač rolety CT-01 na detekciu manipulácie s predokennou roletou,
- senzor zaplavenia LD-81 na neprístupných miestach (napríklad za obmurovaním WC alebo vane),
- hladinový spínač v nádrži alebo zbernej jame, výstupy kamerového, protipožiarneho alebo prístupového systému, zvončekové alebo evakuačné tlačidlo.
Stav vstupu je možné namiesto poplachu zobrazovať len informatívne cez PG výstup na klávesnici alebo v aplikácii MyJABLOTRON, napríklad otvorená brána.
Vstupy IN1 a IN2 je možné v F-Linku nastaviť ako zapnuté, jednoducho alebo dvojito vyvážené (rezistor 1 kΩ), v režime rolety, zaplavenia LD-81 alebo v pulznom režime. Na vstup TMP sa pripája externý sabotážny kontakt, napríklad na dvierkach rozvádzača. Je možné pripojiť až dva senzory zaplavenia LD-81.
V balení sú dva magnety: veľký feritový v plastovom kryte a malý neodymový krúžok. Po naprogramovaní detektor obsadzuje tri pozície: zabudovaný magnetický senzor, vstup IN1 a vstup IN2. Nepoužívané pozície je možné odstrániť. Na naprogramovanie musí systém obsahovať rádiový modul JA-11xR. Detektor je určený do vnútorných priestorov a inštaluje ho vyškolený technik s platným certifikátom JABLOTRON.
| Napájanie | 1 ks alkalická batéria typu AA (LR6, 1,5 V / 2,4 Ah). Upozornenie: Batéria nie je súčasťou balenia |
|---|---|
| Typická životnosť batérie | cca 6 rokov |
| Detekcia nízkeho napätia batérie | < 1,1 V |
| Menovitý / maximálny odber prúdu | 38 μA / 80 mA |
| Komunikácia | obojsmerná, asynchrónna |
| Komunikačná frekvencia | 868,1 MHz, protokol JABLOTRON |
| Maximálny rádiový výkon (ERP) | < 25 mW |
| Komunikačný dosah | cca 300 m (voľný terén) |
| Vstupy | IN1, IN2, TMP (externý sabotážny kontakt), spoločná svorka COM |
| Maximálna dĺžka / priemer prepojovacieho kábla medzi vstupom a detektorom | 3 m / 5 mm |
| Rozmery detektora | 25 x 110 x 23,3 mm |
| Rozmery magnetu | 16 x 55 x 15 mm |
| Hmotnosť (bez batérie) | 40 g |
| Klasifikácia | stupeň zabezpečenia 2 / trieda prostredia II (podľa EN 50131-1) |
| Prostredie | vnútorné všeobecné |
| Rozsah prevádzkových teplôt | -10 °C až +40 °C |
| Priemerná prevádzková vlhkosť | 75 % RH, bez kondenzácie |
| Certifikačný orgán | Trezor Test s.r.o. (č. 3025) |
| Splňuje | EN 50130-4, EN 61000-6-2, ETSI EN 301 489-1, ETSI EN 301 489-3, ETSI EN 300 220-2, EN 62311, EN 62368-1, EN 50131-2-6, EN 50131-6, EN 50131-5-3, EN IEC 63000 |
| Systémová kompatibilita | JA-102K, JA-103K, JA-107K, JA-108K, JA-152KRY, JA-153KRY |
| Podmienky prevádzky | Všeobecné povolenie ČTÚ č. VO-R/10 |
