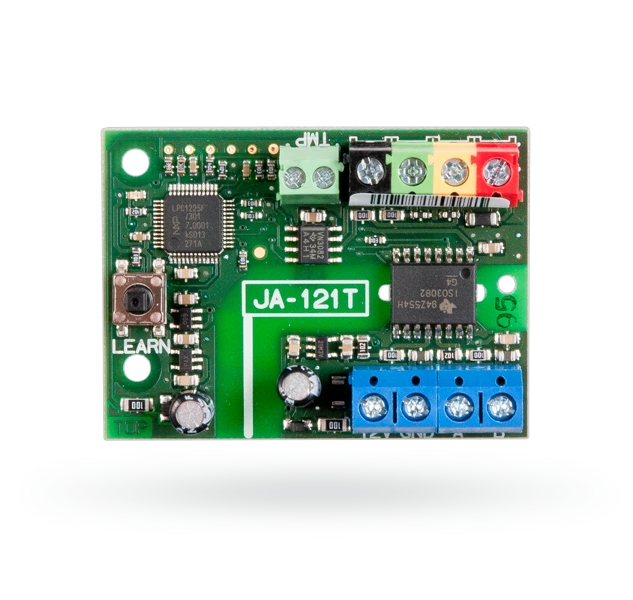

JA-121T Zbernicové rozhranie RS-485
Modul JA-121T je univerzálny prevodník RS-485 pre iné systémy. Zabezpečuje prevod zo systémovej zbernice JABLOTRON 100+ na sériovú linku RS-485 a naopak.
Môže sa použiť napríklad na pripojenie k inteligentnému domu. Obsahuje galvanicky oddelené obvody s menovitým skúšobným napätím 4 kV. Dáta sa odosielajú pri zmene stavu alebo na požiadanie. V pasívnom režime sa všetky dáta odosielajú len na požiadanie. Modul je adresovateľný a zaberá jednu pozíciu v systéme.
| Vstupná sekcia | |
|---|---|
| Napájanie z zbernice ovládacieho panela | 12 V DC (9 – 15 V) |
| Odber prúdu pre výpočet zálohy (nečinnosť) | 15 mA |
| Maximálna spotreba prúdu pre výber kábla | 20 mA |
| Výstupná sekcia – napájanie z externého zariadenia | |
| Napájanie z externého zariadenia | 12 V DC (6–28 V) |
| Menovité prúdové zaťaženie | 15 mA |
| Maximálne prúdové zaťaženie | 15 mA |
| Prevádzkové napätie RS-485 | 5 V (4,75–5,25 V) |
| Oddelenie vstupu/výstupu | galvanické (skúšobné napätie 4 kV) |
| Všeobecné informácie | |
| Rozmery | 52 x 38 x 14 mm |
| Hmotnosť | 15 g |
| Klasifikácia | Trieda prostredia II (podľa EN 50131-1) |
| Prostredie | Vnútorné všeobecné |
| Rozsah prevádzkovej teploty | -10 °C až +40 °C |
| Priemerná prevádzková vlhkosť | 75 % RH, bez kondenzácie |
| Vyhovuje normám | EN 50130-4, EN 55032, EN 50581 |
