JA-120Z Posilňovač zbernice
Slúži na zosilnenie prúdu zbernice, predĺženie dĺžky zbernice a galvanické oddelenie zbernice.

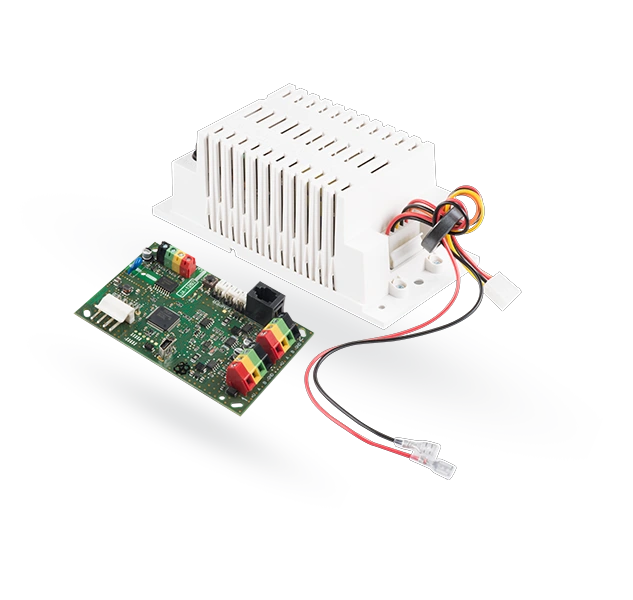

Produkt sa predáva ako elektronický modul s napájacím zdrojom JA-83PWR. Odporúčame inštaláciu do plastu PLV-CP-L. Produkt je súčasťou systému JABLOTRON 100+, je adresovateľný a zaberá jednu pozíciu v systéme.
- Výstupný prúd max. 2A
- 2 nezávislé svorkovnice výstupu zbernice - každý poskytuje dĺžku zbernice 500 m
- Galvanické oddelenie vstupných svoriek rieši rôzne zemné potenciály a bezpečnostné oddelenie zbernice
- Záložná batéria až do 18 Ah
| Napájanie zo siete (napájací zdroj JA-83PWR) | 90 – 250 V |
|---|---|
| Pohotovostný príkon | 50 VA |
| Poistka | T1,6 A/250 V, 5 x 20 mm |
| Vstupná sekcia | |
| Napájanie z zbernice ovládacieho panela | 12 V DC (9 … 15 V) |
| Odber prúdu | |
| - Menovitý pre výpočet zálohy | 10 mA |
| - Maximálny pre výber kábla | 10 mA |
| Výstupná sekcia | |
| Výstupné napájacie napätie | typicky 13,7 V DC |
| Maximálne zvlnenie | 0,1 Vpp |
| Maximálne celkové prúdové zaťaženie | 2 A |
| Galvanicky izolované | (skúšobné napätie 4 kV) |
| Všeobecné informácie | |
| 12 V batéria | 7 – 18 Ah |
| Typ batérie | olovená, gélová |
| Upozornenie na nízky stav batérie | ? 10,9 V |
| Ochrana proti vybitiu | ? 9,7 V |
| Maximálna doba nabíjania batérie | < 72 h/80 % C pre 18 Ah |
| Hmotnosť elektroniky | 45 g |
| Hmotnosť napájacieho zdroja JA-83PWR | 360 g |
| Rozmery elektroniky | 102 x 66 x 14 mm |
| Rozmery napájacieho zdroja | 170 x 80 x 65 mm |
| Rozmery plastu PLV-CP-L | 357 x 297 x 105 mm Plast PLV-CP-L nie je súčasťou dodávky! |
| Klasifikácia | bezpečnostná trieda 2/trieda prostredia II |
| Poznámka: platí len pri inštalácii do plastu PLV-CP-L alebo do krytu iného certifikovaného zariadenia s bezpečnostnou triedou 2 alebo vyššou. | |
| - podľa | ČSN EN 50131-1, ČSN EN 50131-6 |
| - prostredie | vnútorné všeobecné |
| - rozsah prevádzkovej teploty | -10 až +40 °C |
| - prevádzková vlhkosť | 75 % RH, bez kondenzácie |
| - certifikačný orgán | Trezor Test s.r.o. (č. 3025) |
| Tiež spĺňa | ČSN EN 60950-1, ČSN EN 50130-4, ČSN EN 55022 |
