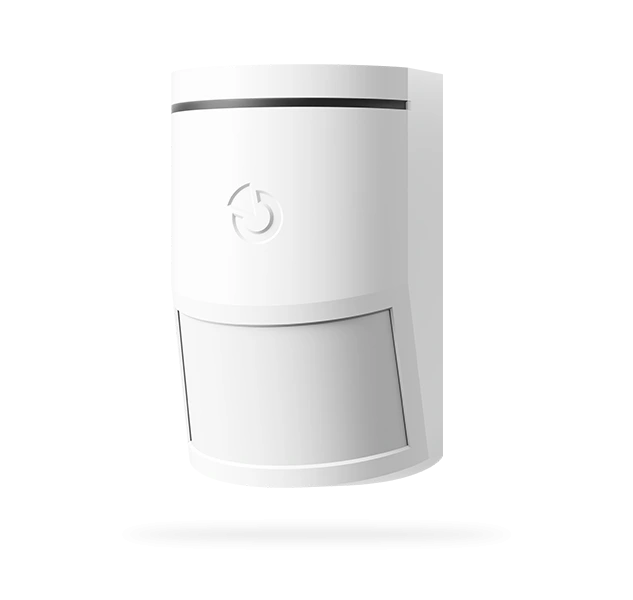

JA-121PW Zbernicový duálny detektor pohybu PIR + mikrovlna

Detektor pohybu kombinujúci pasívny infračervený a mikrovlnný detektor. Dvojitá detekcia zvyšuje odolnosť voči falošným poplachom v prostrediach, kde môže dochádzať k náhlym teplotným výkyvom, napríklad v dôsledku prúdenia vzduchu, zdrojov sálavého tepla atď. Štandardný pasívny infračervený detektor aktivuje mikrovlnnú detekciu, ktorá potvrdzuje alebo vyvracia prítomnosť pohybu.

Produkt je kompatibilný iba s ovládacími panelmi JA-102K, JA-103K, JA-107K alebo novšími.

Ide o nástupcu pôvodného detektora JA-120PW. Mechanická konštrukcia je zjednotená so štandardnými detektormi pohybu série JABLOTRON 100+. Funkcia detektora je identická s konštrukčnou verziou JA-122PW a umožňuje plnú konfiguráciu aj bez fyzického prístupu k periférii. Okrem detekcie vlámania môže detektor slúžiť aj na domáce automatizačné funkcie, ako je automatické osvetlenie pri detekcii pohybu. Mikrovlnnú detekciu je možné vypnúť, keď je systém odomknutý, aby detektor reagoval na PIR senzor a poskytoval rýchlejšiu odozvu pre automatizačné funkcie. Imunitu PIR a MW detekcie je možné nastaviť samostatne. Citlivosť mikrovlnného senzora je možné nastaviť v 4 úrovniach priamo pomocou softvéru F-Link.

Napájanie	zo zbernice ovládacieho panela 12 V DC (8–15 V)
Menovitá spotreba prúdu	2 mA
Maximálna spotreba prúdu	8 mA
Odporúčaná výška inštalácie	2,5 m
Detekčný uhol / dosah detekcie PIR	110° / 12 m
Detekčný uhol / MW detekčný dosah	90° / 12 m
Prevádzková frekvencia	24,125 GHz
Maximálny efektívny vyžiarený výkon MW (EIRP)	<50 mW
Rozmery	60 x 98 x 52 mm
Hmotnosť	85 g
Klasifikácia	bezpečnostná trieda 2 / environmentálna trieda II (podľa EN 50131-1) Poznámka: Nespĺňa požiadavky normy EN 50131-1 na zvýšenú odolnosť voči falošným poplachom.
Prostredie	všeobecné vnútorné prostredie
Rozsah prevádzkovej teploty	-10 °C až +40 °C
Priemerná prevádzková vlhkosť	75 % RH, bez kondenzácie
Certifikačný orgán	Trezor Test (č. 3025)
Súlad s normami	EN IEC 63000, EN 50130-4, EN 55032, EN 50131-1, -2-4, EN 62368-1, EN ETSI 300 440
Prevádzkové podmienky	ČTÚ č. VO-R/10 (ERC REC 70-03)
Odporúčaná skrutka	2x ø 3,5 x 40 mm (zápustná hlava)
