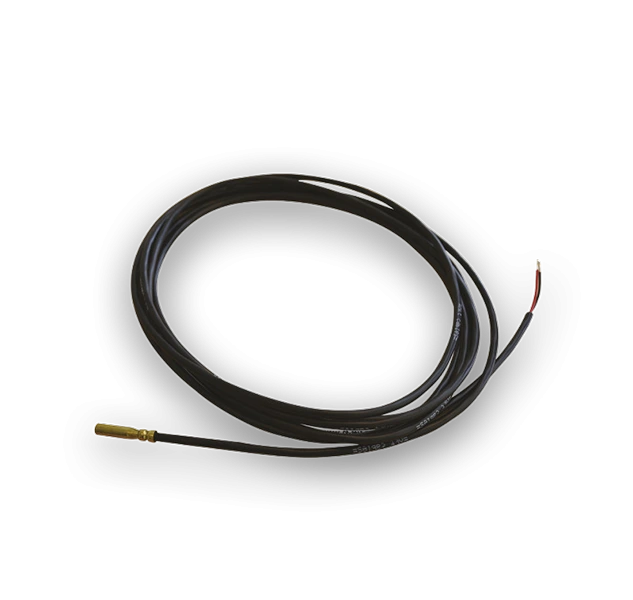

JB-TS-NTC10K Externý senzor pre termostaty
Senzor pre termostaty JB-111TP, JB-151TP, JB-111TH, JB-151TH, JB-112TP a JB-112TH umožňuje externé meranie teploty podlahy, sauny, bazéna alebo mrazničky.
Ide o výrobok TS-EXT-NTC10K spoločnosti Sensit
Hlavné parametre
- 4,6 x 24 mm / 3 m
- Pasivny senzor
Meranie nielen teploty podlahy
Externý senzor je kompatibilný s novými termostatmi JB-111TP, JB-151TP, JB-111TH, JB-151TH. Je primárne určený na meranie teploty podlahy a súvisiace informačné a bezpečnostné funkcie termostatu.
Teplota podlahy by podľa hygienických noriem nemala prekročiť 29 °C v obytných miestnostiach a 33 °C v miestnostiach s krátkodobým pobytom (napríklad kúpeľňa). Vyššie teploty môžu mať negatívny vplyv na ľudské zdravie, prípadne spôsobiť poškodenie podlahy.
Senzor je možné zároveň využiť na informačné meranie v ďalších aplikáciách, kde nie je možné inštalovať samotný termostat. Napríklad meranie teploty v saunách, mrazničkách, v neagresívnych kvapalinách, na potrubiach atď.
Na čo si dať pri návrhu systému pozor
- × Pre meranie teploty podlahy by senzor mal byť umiestnený vo vhodnej chráničke, aspoň 30 cm od steny, uprostred vzdialenosti medzi slučkou trubky či kábla.
- × Senzor sa nedá zameniť s typom JB-TS-PT1000 určeným pre externé teplomery JB-EXT-TH-X.
- × Predĺženie kábla môže skresliť meranú teplotu. Doporučujeme senzor inštalovať v blízkosti termostatu tak, aby bola dĺžlka kábla 3m dostačujúca.
| Maximálny teplotný rozsah použitia | -50 až 200 °C (môže byť obmedzený typom snímača, bližšie uvedené v návode na použitie) |
|---|---|
| Typ snímača | Pt, Ni, NTC |
| Stupeň krytia | IP 67 podľa ČSN EN 60529 |
| Materiál puzdra | mosadz |
| Priemer/dĺžka puzdra L | 4,6 mm / 24 mm |
| Prívodný kábel | silikónový, tienený, 2 x 0,22 mm2 |
| Odpor vedenia | 0,16 Ω na 1 m kábla pre 2-vodičové zapojenie |
| Doba odozvy | τ0,5 <7 s (v tečúcej vode 0,4 m.s-1) |
