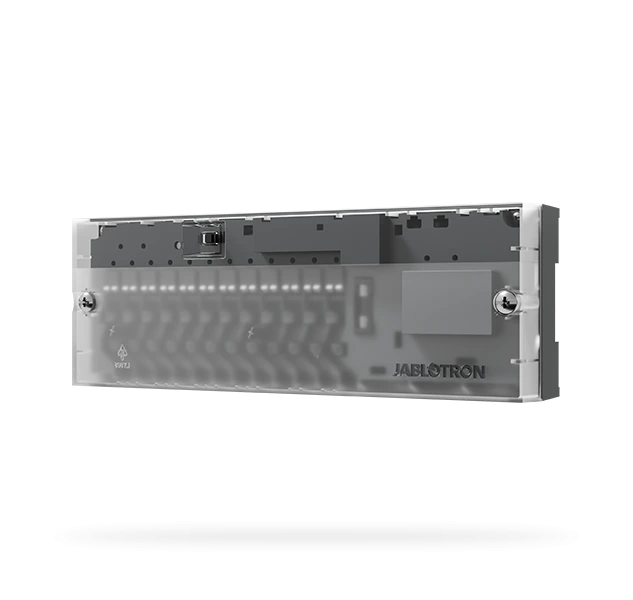

JB-128N Modul pre ovládanie hlavíc podlah.kúrenia

Rýchle a jednoduché ovládanie zón

Modul umožňuje efektívne pripojenie JABLOTRON 100+ k teplovodnému vykurovaciemu systému.

Na riadenie až 12 nezávislých okruhov možno priamo k modulu pripojiť 12 bezprúdových, uzavretých termoelektrických hlavíc napájaných z 230 V s príkonom do 2 W.

Voliteľne môže modul riadiť aj pomocné obehové čerpadlo a zdroj tepla. Oba pomocné výstupy sa automaticky spínajú, ak aspoň jeden z okruhov vykuruje.

Jednoduchá inštalácia priamo do rozdelovača

Základňa modulu je prispôsobená na jednoduchú inštaláciu pomocou ťahových pások priamo na rúrky vo vnútri rozdeľovača podlahového vykurovania. Alternatívne je možná aj montáž na lištu DIN alebo na rovný povrch.

Bezskrutkové svorky a pohodlné riešenie upevnenia pomáhajú pri efektívnom zapojení a organizácii silovej a komunikačnej kabeláže na úrovni terénu. Potom sa centrálna časť elektroniky obsahujúca výstupné svorky pre jednotlivé hlavice jednoducho zacvakne. Po rýchlom pripojení hlavíc s fixáciou káblov pomocou labyrintu stačí pripevniť horný kryt a je hotovo.

Smart integrované funkcie zjednodušujú nastavenie

Jednotlivé výstupy pre hlavice sú jednoducho priradené k PG, ktoré ovládajú jednotlivé termostaty, keď je potrebné vykurovanie. O všetko ostatné sa postarajú integrované funkcie modulu:

• Je tu nastaviteľné oneskorenie a prekrývanie zapínania vykurovacieho zdroja a obehového čerpadla, ktoré poskytuje oneskorenie potrebné na otvorenie a zatvorenie hlavíc. Táto funkcia zabraňuje zbytočnému ohrevu do uzavretého systému a zároveň zabezpečuje ochladenie okruhu počas doby uzatvárania.
• Aby sa zabránilo zamrznutiu hlavíc a obehového čerpadla mimo vykurovacej sezóny, modul automaticky v pravidelných intervaloch krátkodobo aktivuje všetky vývody.
• K modulu možno pripojiť externý bezpečnostný termostat NC, ktorý v prípade prehriatia vykurovacej vody automaticky vypne všetky vývody, aby sa zabránilo poškodeniu podlahy.
• Manuálny prepínač AUTO / ALL ON umožňuje aktiváciu všetkých výstupov pre manuálnu prevádzku aj bez pripojeného alebo oživeného ovládacieho panela. To umožňuje napríklad vysúšanie budovy alebo manuálne temperovanie pred inštaláciou zvyšku systému.

  Na čo si dať pri návrhu systému pozor

• × Modul, ako nealarmový prvok, nieje vybavený sabotážnym senzorom. Pri inštalacíi s požiadavkou plnenia stupňa zabezpečenia 2 podľa EN 50131 musí byť pre ochranu zbernice modul zapojený na vyhradenom zběrnicovom výstupe ústredne alebo za oddelovačom zbernice JA-110T.
• × Výstupy modulov sú napájené cez svorky bezpečnostného NC termostatu (dvojica červených svoriek). Pokiaľ nieje termostat pripojený, pre funkčnosť výstupov musia byť červené svorky trvale prepojené napr. drôtom 1,5 mm2 (cez svorky prechádza až 1 A pri napätí 230 V AC).
• × Modul pre svoju prevádzku potrebuje pripojenie systémovej zbernice, a aj externé napájenie zo síete 230 V. V prípade prerušenia externého napájania modul so systémom prestane komunikovať.
• × Pre zabránenie prúdovým špičkám výstupy hlavíc spínajú postupne. Pri spoločnom zapnutí všetkých priradených PG sa tak niektoré výstupy zámerne aktivujú s niekoľko sekundovým oneskorením.
