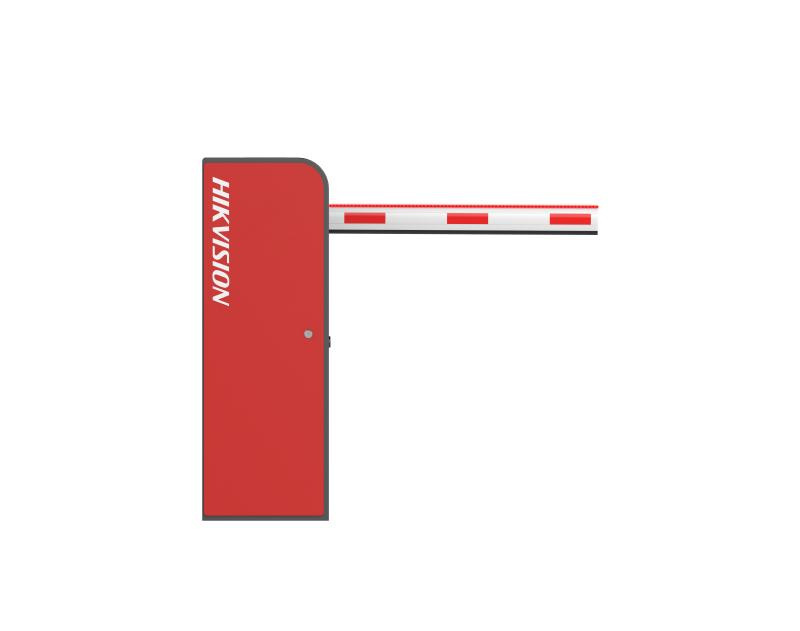

DS-TMG420/A/B(3m/24V light) bariérová brána, 3m závora s LED ind

• Používa integrované jadro stroja.
• Paralelný prevod spomaľuje prenos ramena, aby bola zaistená stabilita a efektívnosť.
• Podporuje pohodlnú bočnú inštaláciu s kompaktnou konštrukciou.
• Používa proces kalenia pre prevodovku z uhlíkovej ocele, aby bola dosiahnutá odolnosť proti opotrebeniu a nárazom a predĺžená životnosť produktu.
• Používa malý bezkefový motor na jednosmerný prúd s nízkou hlučnosťou, aby sa zvýšil výstupný krútiaci moment a dosiahlo presné inteligentné ovládanie.
• Podporuje odraz pre prekážky a prioritu otvárania.
• Používa reguláciu premennej frekvencie DC, aby umožnil plynulú prevádzku s rýchlym otváraním a pomalým zatváraním ramena.
• Podporuje protokol udalostí, aby umožnil pohodlné monitorovanie.
• Podporuje viacero režimov proti pádu, ako sú IR, detektory vozidiel a radary.
• Podporuje detekciu chybových kódov na nixie trubici, protokolovanie a bohatú indikáciu stavu. Na základe chybového kódu zobrazeného na nixie trubici môžete rýchlo lokalizovať problémy a vykonať údržbu.
• Podporuje manuálne otváranie závory. Môžete otočiť ručným kolieskom, aby sa brána otvorila aj počas výpadku napájania.
• Oneskorené zatváranie závory (štandardne 10 s oneskorenie). Podporuje 99 posunov (počiatočný stav 2 s, 2 s medzera medzi každým posunom).
• Podporuje automatické otváranie závory bariéry počas výpadku napájania. Bariéra sa môže automaticky otvoriť, aby umožnila vstup hasičským vozidlám (vyžadujú sa voliteľné komponenty).
• Integrované s pásovým svetlom a indikátorom stavu, ktoré zobrazujú stav bariéry.

Schválenie

• EMC: CE-EMC： EN 55032: 2015/A11: 2020 + A1: 2020, EN IEC 61000-3-2: 2019/A1: 2021, EN 61000-3-3: 2013 + A1: 2019/A2: 2021, EN 50130-4: 2011 + A1: 2014
• Životné prostredie: ROHS
• Ochrana: IP54, IK09
• RF: CE-RED EN 300220-1 V3.1.1 EN 300220-2 V3.1.1 EN 301489-1 V2.2.3 EN 301489-3 V2.1.1 EN IEC 62311: 2020
• Bezpečnosť: CE-LVD: EN 62368-1: 2014/A11: 2017 CB: IEC 62368-1: 2014 IEC 62368-1: 2018

Bariérová brána

• Pracovný cyklus: 100 %

Bariérová brána – všeobecné informácie

• Smer ramena: štandardne doprava, smer je možné zmeniť
• Oneskorenie spustenia tyče: štandardne 10 s (konfigurovateľné), min. 2 s (každé 2 s nasleduje medzera)
• Spotreba: max. 139 W
• Kompatibilný typ tyče: osemhranná rovná tyč: 3 m
• Typ motora: bezkefový motor na jednosmerný prúd
• Počet cyklov: 5 000 000
• Zdvihnutie tyče pri vypnutí: voliteľné, štandardne nepodporované
• Rýchlosť zdvíhania/spúšťania: 3 m závora s LED indikáciou, štandardne vpravo, smer prepínateľný Rýchlosť zdvíhania: 1,8 s Rýchlosť spúšťania: 1,8 s
• Teplota a vlhkosť: Teplota: -30 °C až 60 °C (-22 °F až 140 °F), Vlhkosť: ≤ 90 %
• Pracovné napätie: 220 VAC

Kryt bariéry

• Farba krytu bariéry: Železo sivá
• Farba dvierok krytu bariéry: Oranžovo červená
• Hrúbka dvierok krytu bariéry: 1,2 mm
• Materiál krytu bariéry: SGCC
• Hrúbka puzdra bariéry: 1,5 mm
• Indikátory tela: s indikátorom tela. Zelená: indikátor šípky. Červená: indikátor zákazu s LED svetlom. Zelená a červená
• Výška inštalácie tyče: 885 mm

Závora

• Farba závory: biele pozadie s červeným pruhom
• Rozmery závory: 3 m závora s LED indikáciou: 95 × 49 × 3013 mm (3,74 × 1,93 × 118,62 palca)
• Rozmery závory (s balením): 3 m závora s LED indikáciou: 100 × 60 × 3035 mm (3,94 × 2,36 × 120,07 palca)
• Materiál závory: AL6061
• Hmotnosť závory: 3 m závora s LED indikáciou: 3,4 ± 0,3 kg (7,50 ± 0,66 lb.)
• Hmotnosť závory (s balením): 3 m závora s LED indikáciou: 4,0 ± 0,3 kg (8,82 ± 0,66 lb.)
• Farba závory s LED indikáciou: s LED pásom, zelený indikátor stavu otvorenia závory Iný stav závory: červený indikátor Fotometrické parametre: Červená: svetelný tok 39,44 lm, svetelný efekt 17,86 lm/W
  Zelená: svetelný tok 107,56 lm, svetelný efekt 45,65 lm/W Životnosť (doba svietenia): 5800 h

Rozhranie

• Zatvorenie: 1 skupina
• Klesanie na limit: 1 skupina
• IR/detektor vozidla/radar: 1 skupina
• Otvorenie: 1 skupina
• RS-485: 1 skupina
• Stúpanie k limitu: 1 skupina
• Zastavenie: 1 skupina
• Semafor: 1 skupina, vyžaduje externé napájanie, podporuje max. 220 VAC

Balenie

• Rozmery krytu bariéry (D × Š × V): 1060 × 370 × 262 mm (41,73 × 14,57 × 10,31 palca)
• Rozmery tela (s balením, bez závory) (D × Š × V): 1266 × 504 × 626 mm (49,84 × 19,84 × 24,65 palca)
• Hmotnosť tela: 43 ± 3 kg (94,8 ± 6,61 lb.)
• Hmotnosť tela (s obalom, bez závory): 47 ± 3 kg (103,61 ± 6,61 lb.)
