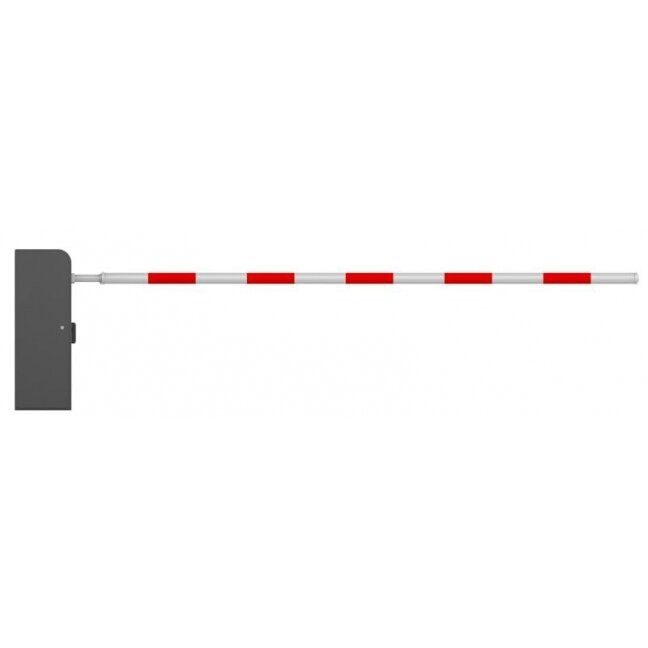

DS-TMG420-L barierová brána

Dĺžka závory:

Bez závory

LED indikácia:

Nie

Typ produktu:

Barierová brána

Výrobca: Hikvision

Kód: 7033

SAP kód: 315102133

Dostupnosť: na dotaz

Overiť dostupnosť na predajni

Sledovať produkt Pridať do obľúbených

Popis Potrebujete poradiť?

Používa integrované jadro stroja. Paralelný prevod spomaľuje prenos spojovacieho ramena, čím zabezpečuje stabilitu a účinnosť.
Podporuje pohodlnú bočnú inštaláciu vďaka kompaktnej konštrukcii.
Používa proces kalenia uhlíkových oceľových ozubených kolies, čím sa dosahuje odolnosť proti opotrebeniu a nárazom a predlžuje sa životnosť výrobku.
Používa malý bezkefový motor na jednosmerný prúd s nízkou hlučnosťou, čím sa zvyšuje výstupný krútiaci moment a dosahuje sa presné inteligentné ovládanie.
Podporuje odraz pri prekážkach a prioritu otvárania.
Používa reguláciu frekvencie jednosmerného prúdu, aby umožnil plynulú prevádzku s rýchlym otváraním a pomalým zatváraním ramena.
Podporuje protokol udalostí, aby umožnil pohodlné monitorovanie.
Podporuje viacero režimov proti pádu, ako sú IR, detektory vozidiel a radary.
Podporuje detekciu chybových kódov na nixie trubici, záznam protokolu a bohatú indikáciu stavu. Na základe chybového kódu zobrazeného na nixie trubici môžete rýchlo lokalizovať problémy a vykonať údržbu.
Podporuje ručné otváranie ramena. Otočením ručného kolieska môžete bránu udržať otvorenú aj pri výpadku napájania.
Oneskorené zatváranie ramena (štandardne 10 s). Podporuje 99 posunov (počiatočný stav 2 s, 2 s medzera medzi jednotlivými posunmi).
Podporuje automatické otváranie ramena pri výpadku napájania. Brána sa môže automaticky otvoriť, aby umožnila vjazd hasičským vozidlám (vyžadujú sa voliteľné komponenty).

Bariérové telo

Materiál bariérového krytu SGCC
Hrúbka bariérového krytu 1,5 mm
Hrúbka dverí bariérového krytu 1,2 mm
Farba bariérového krytu Železo šedá
Farba dverí bariérového krytu Oranžovo-červená
Výška inštalácie ramena 885 mm
Indikátory na karosérii DS-TMG420, DS-TMG420-L, DS-TMG420-R: bez indikátora na tele DS-TMG420/B, DS-TMG420-L/B,
DS-TMG420-R/B, DS-TMG420/A/B, DS-TMG420-L/A/B, DS-TMG420-R/A/B: s indikátorom na tele. Zelená: šípkový indikátor.
Červená: indikátor zákazu

Bariérová brána – všeobecné informácie

Rýchlosť zdvíhania/spúšťania 3 m osemhranný stĺp, štandardne vpravo, smer prepínateľný Rýchlosť zdvíhania: 1,8 s Rýchlosť
spúšťania: 1,8 s 4 m osemhranný stĺp, štandardne vpravo, smer voliteľný Rýchlosť zdvihania: 2,5 s Rýchlosť spúšťania: 2,5 s 6 m
osemhranný stĺp, štandardne vpravo, smer voliteľný Rýchlosť zdvihania: 5 s Rýchlosť spúšťania: 5 s 3 m okrúhly tyč proti kolíziám, štandardne vpravo, smer otočný Rýchlosť zdvihu: 1,8 s
Rýchlosť spúšťania: 1,8 s 4 m okrúhly tyč proti kolíziám, štandardne vpravo, smer otočný Rýchlosť zdvihu: 2,5 s Rýchlosť spúšťania: 2,5 s
Smer tyče ramena DS-TMG420, DS-TMG420/B, DS-TMG420/A/B: štandardne vpravo, smer prepínateľný DS-TMG420-L/B,
DS-TMG420-L/A/B: vľavo DS-TMG420-R/B, DS-TMG420-R/A/B: vpravo
Typ motora Bezkefový motor na jednosmerný prúd
Typ zodpovedajúceho ramenaValcové rameno: 1 až 4 m, protikolízne Osemhranné rameno: 1 až 6 m
Osemhranné teleskopické rameno: 4 až 6 m Tyč ramena ≥ 5 m: s vretenovou tyčou
Oneskorenie pádu tyčeštandardne 10 s (konfigurovateľné), min. 2 s (každé 2 s s prestávkou)
Počet cyklov 5 000 000
Pracovné napätie 220 VAC
Spotreba DS-TMG420, DS-TMG420-L, DS-TMG420-R: Max. 125 W DS-TMG420/B, DS-TMG420-L/B,
DS-TMG420-R/B: Max. 139 W DS-TMG420/A/B, DS-TMG420-L/A/B, DS-TMG420-R/A/B: Max. 155 W
Teplota a vlhkosťTeplota: -30 °C až 60 °C (-22 °F až 140 °F), vlhkosť: ≤ 90 %
Vysúvacia tyč pre vypnutie Voliteľné, podporované štandardne

Balenie

Rozmery ochranného krytu (D × Š × V)1060 × 370 × 262 mm (41,73 × 14,57 × 10,31 palca)
Hmotnosť tela 43 ± 3 kg (94,8 ± 6,61 lb.)
Rozmery tela (s balením, bez tyče) (D × Š × V)1266 × 504 × 626 mm (49,84 × 19,84 × 24,65 palca)
Hmotnosť tela (s balením, bez tyče) 47 ± 3 kg (103,61 ± 6,61 lb.)

Rozhranie

RS-485 1 skupina
Stúpanie k limitu 1 skupina
Klesanie na limit 1 skupina
Otvorené 1 skupina
Zatvoriť 1 skupina
Zastaviť 1 skupina
IR/detektor vozidiel/radar 1 skupina
Svetelná signalizácia 1 skupina, vyžaduje externé napájanie, max. 220 VAC

Schválenie

RFCE-RED EN 300220-1 V3.1.1 EN 300220-2 V3. 1.1 EN 301489-1 V2.2.3 EN 301489-3 V2.1.1 EN IEC 62311: 2020
EMCCE-EMC: EN 55032: 2015/A11: 2020 + A1: 2020, EN IEC 61000-3-2: 2019/A1: 2021, EN 61000-3-3: 2013 + A1: 2019/A2: 2021,
EN 50130-4: 2011 + A1: 2014
Bezpečnosť CE-LVD: EN 62368-1: 2014/A11: 2017 CB: IEC 62368-1: 2014 IEC 62368-1: 2018
Životné prostredie ROHS
Ochrana IP54, IK09

Tyč

Farba tyče Biele pozadie s červeným pruhom
Hmotnosť tyče 2 m osemhranná tyč: 2,5 ± 0,3 kg (5,51 ± 0,66 lb.) 3 m osemhranná tyč: 2,8 ± 0,3 kg (6,17 ± 0,66 lb.) 4 m osemhranná
tyč: 3,45 ± 0,3 kg (7,60 ± 0,66 lb.) 5 m osemhranná tyč: 5,9 ± 0,3 kg (13,00 ± 0,66 lb.) 6 m
osemhranná tyč: 6,8 ± 0,3 kg (15,21 ± 0,66 lb.) 3 m tyč s LED pásikom: 3,4 ± 0,3 kg (7,50 ± 0,66 lb.) 4 m tyč s LED pásikom: 4,4 ± 0,3 kg
(9,70 ± 0,66 lb.) 4 m osemhranná teleskopická tyč: 4,42 ± 0,3 kg (9,74 ± 0,66 lb.) 5 m osemhranná teleskopická tyč: 4,85 ± 0,3 kg
(10,69 ± 0,66 lb.) 6 m osemhranná teleskopická tyč: 5,65 ± 0,3 kg (12,46 ± 0,66 lb.)
2 m okrúhly tyčový držiak s ochranou proti kolízii: 2,5 ± 0,3 kg (5,51 ± 0,66 lb.) 3 m okrúhly tyčový držiak s ochranou proti kolízii: 3,5 ± 0,3 kg (7,71 ± 0,66 lb.)
4 m okrúhly tyčový držiak s ochranou proti kolíziám: 4,5 ± 0,3 kg (9,92 ± 0,66 lb.)
Rozmery tyče (s obalom)2 m osemhranná tyč: 115 × 60 × 2020 mm (4,53 × 2,36 × 79,53 palca)
3 m osemhranná tyč: 115 × 60 × 3020 mm (4,53 × 2,36 × 118,90 palca) 4 m osemhranná tyč: 115 × 60 × 4020 mm
(4,53 × 2,36 × 158,27 palca) 5 m osemhranná tyč: 140 × 65 × 5030 mm (5,51 × 2,56 × 198,03 palca) 6 m osemhranná tyč
: 140 × 65 × 6030 mm (5,51 × 2,56 × 237,40 palca) 3 m tyč s LED pásikom: 100 × 60 × 3035 mm (3,94 × 2,36 × 120,07 palca) 4 m tyč s LED pásikom: 100 × 60 × 4035 mm (3,94 × 2,36 × 159,45 palca) 4 m osemhranná teleskopická tyč: 120 × 51 × 3100 mm (4,72 × 2,01 × 122,05 palca)
5 m osemhranná teleskopická tyč: 120 × 51 × 3500 mm (4,72 × 2,01 × 137,80 palca)
6 m osemhranná teleskopická tyč: 120 × 51 × 4005 mm (4,72 × 2,01 × 157,68 palca) 2 m okrúhly tyčový držiak s ochranou proti
kolízii: 90 × 90 × 2030 mm (3,54 × 3,54 × 79,92 palca) 3 m okrúhly tyčový držiak s ochranou proti kolízii: 90 × 90 × 3030 mm
(3,54 × 3,54 × 119,29 palca) 4 m protikolízny okrúhly výsuvný držiak: 90 × 90 × 4030 mm (3,54 × 3,54 × 158,66 palca)
Hmotnosť tyče (s obalom) 2 m osemhranná tyč: 2,37 ± 0,3 kg (5,22 ± 0,66 lb.) 3 m osemhranná tyč: 3,11 ± 0,3 kg (6,86 ± 0,66 lb.) 4 m osemhranná tyč: 3,965 ± 0,3 kg (8,74 ± 0,66 lb.) 5 m osemhranná tyč: 7,01 ± 0,3 kg (15,45 ± 0,66 lb.) 6 m osemhranná tyč: 8,245 ± 0,3 kg
(18,18 ± 0,66 lb.) 3 m tyč s LED pásikom: 4,0 ± 0,3 kg (8,82 ± 0,66 lb.) 4 m tyč s LED pásikom: 5,2 ± 0,3 kg (11,46 ± 0,66 lb.) 4 m osemhranná teleskopická tyč: 5,11 ± 0,3 kg (11,27 ± 0,66 lb.) 5 m osemhranná teleskopická tyč: 6,23 ± 0,3 kg (13,73 ± 0,66 lb.) 6 m osemhranná teleskopická tyč: 7,25 ± 0,3 kg (15,98 ± 0,66 lb.) 2 m okrúhly tyčový výložník s ochranou proti kolízii: 2,7 ± 0,3 kg (5,95 ± 0,66 lb.) 3 m okrúhly tyčový výložník s ochranou proti kolízii: 4,3 ± 0,3 kg (9,48 ± 0,66 lb.) 4 m okrúhly tyčový držiak s ochranou proti kolízii: 5,8 ± 0,3 kg (12,79 ± 0,66 lb.)
Farba tyče s LED pásikom DS-TMG420, DS-TMG420-L, DS-TMG420-R, DS-TMG420/B, DS-TMG420-L/B,
DS-TMG420-R/B: bez tyče s LED pásikom DS-TMG420/A/B, DS-TMG420-L/A/B, DS-TMG420-R/A/B: s tyčou s LED pásikom, zelený indikátor stavu otvorenia tyče Iný stav tyče: červený indikátor Fotometrické parametre: Červená: svetelný tok 39,44 lm, svetelný efekt 17,86 lm/W Zelená: svetelný tok 107,56 lm, svetelný efekt 45,65 lm/W Životnosť (doba svietenia): 5800 h
Rozmery tyče2 m osemhranná tyč: 98 × 45 × 2000 mm (3,86 × 1,77 × 78,74 palca) 3 m osemhranná
tyč: 98 × 45 × 3000 mm (3,86 × 1,77 × 118,11 palca) 4 m osemhranná tyč: 98 × 45 × 4000 mm (3,86 × 1,77 × 157,48 palca) 5 m osemhranná tyč: 119 × 55 × 5000 mm (4,69 × 2,17 × 196,85 palca) 6 m osemhranná tyč: 119 × 55 × 6000 mm (4,69 × 2,17 × 236,22 palca)
3 m tyč s LED pásikom: 95 × 49 × 3013 mm (3,74 × 1,93 × 118,62 palca) 4 m tyč s LED pásikom
: 95 × 49 × 4013 mm (3,74 × 1,93 × 157,99 palca) 4 m osemhranná teleskopická tyč: 110 × 44 × 2970 mm (4,33 × 1,73 × 116,93 palca)
5 m osemhranná teleskopická tyč: 110 × 44 × 3470 mm (4,33 × 1,73 × 136,61 palca) 6 m osemhranná teleskopická tyč: 110 × 44 × 6000 mm
(4,33 × 1,73 × 236,22 palca) 2 m okrúhla tyč proti kolíziám: 80 × 80 × 2000 mm (3,15 × 3,15 × 78,74 palca)
3 m okrúhla tyč proti kolíziám: 80 × 80 × 3000 mm (3,15 × 3,15 × 118,11 palca) 4 m okrúhly tyčový držiak s ochranou proti
kolíziám: 80 × 80 × 4000 mm (3,15 × 3,15 × 157,48 palca)
Materiál tyče AL6061
