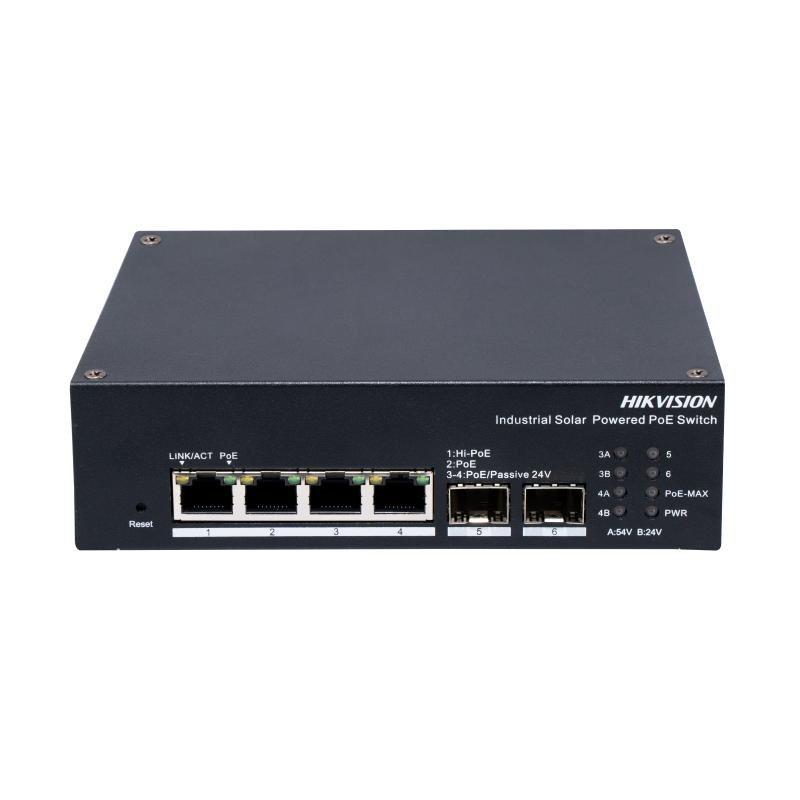

DS-3T1506HP-EI-UPS 4x1Gb PoE+2xGb SFP, priemyslený solar switch

• 4 x gigabitové porty PoE, 2 × gigabitové SFP
• Podpora 802.3bt Hi-PoE, max. 90 W na jeden port
• Podpora pasívneho výstupu PoE 24 V pre bezdrôtový most atď.
• Podpora solárneho vstupu 12 V až 24 V, vstup DC 54 V
• Konštrukcia s širším teplotným rozsahom (-40 °C až 75 °C)
• Podpora monitorovania stavu batérie prostredníctvom Hik-Partner Pro a Hik-Connect
• Podpora plánu spotreby energie
• Ochrana proti prepätiu 6 kV

Všeobecné informácie

• Čistá hmotnosť 0,7 kg (1,54 lb)
• Hrubá hmotnosť 1,16 kg (2,56 lb)
• Rozmery (Š × V × H) 158,00 mm × 44,00 mm × 130,00 mm (6,22'‚ × 1,73‘' × 5,12'')
• Prevádzková teplota -40 °C až 75 °C (-40 °F až 167 °F)
• Skladovacia teplota -40 °C až 85 °C (-40 °F až 185 °F)
• Prevádzková vlhkosť 5 % až 95 % (bez kondenzácie)
• Relatívna vlhkosť 5 % až 95 % (bez kondenzácie)
• Napájanie 12 V DC, 10 A alebo 24 V DC, 5 A; 54 V, 2,22 A
• Spôsob inštalácie Na stôl, na lištu, na stenu
• Max. spotreba energie 120 W
• Spotreba energie v pohotovostnom režime 2 W
• Ochrana proti prepätiu 6 kV
• Kryt Kovový materiál, IP30

Sieťové parametre

• Porty 4 × Gigabit PoE port, 2 × Gigabit optický port, 1 × RS485 port
• Tabuľka MAC adries 2 K
• Prepínacia kapacita Výkon celého zariadenia: 14 Gbps, výkon portu: 12 Gbps
• Rýchlosť smerovania paketov, Výkon celého zariadenia: 10,42 Mpps, Výkon portu: 8,93 Mpps
• Vnútorná vyrovnávacia pamäť 1 Mbits

Napájanie PoE

• Štandard PoE Port 1: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt, Porty 2 až 4: IEEE 802.3af, IEEE 802.3at, Porty 3 až 4: podporujú pasívne PoE, výstup 24 V alebo 54 V v závislosti od nastavení DIP prepínača
• PoE napájací pin Port 1: 8-pinové napájanie: 1/2(-), 3/6(+), 4/5(+), 7/8(-), Port 2: Koncový úsek: 1/2(-), 3/6(+), Porty 3 až 4: 8-pinové napájanie: 1/2(-), 3/6 (+), výstup 54 V ; 4/5(+), 7/8(-), výstup 24 V
• Port PoE Hi-PoE: Port 1, PoE: Porty 2 až 4
• Max. výkon portu Port 1: 90 W, porty 2 až 4: 30 W
• PoE energetický rozpočet Vstup DC 54 V: 110 W, vstup DC 12 V~24 V: 60 W

Softvérové funkcie

• Veľký dosah Porty 1 až 4: až 300 m. Výkon pri veľkom dosahu sa môže líšiť v závislosti od modelu kamery alebo stavu kábla.
• Izolácia portov Porty 1 až 6: režim izolácie portov na zvýšenie bezpečnosti siete. Porty v izolačnej skupine nemôžu komunikovať medzi sebou, ale môžu komunikovať s portmi mimo izolačnej skupiny.
• PoE Watchdog Porty 1 až 4: automatická detekcia a reštartovanie kamier, ktoré nereagujú.
• Agregácia liniek Agregácia liniek sa používa na zlučovanie viacerých fyzických portov do jedného logického portu na účely vyvažovania zaťaženia, rozšírenia šírky pásma a ochrany portov. Podporuje statickú agregáciu liniek.
  Podporuje 2 agregačné skupiny.
• Prevencia slučiek Prevencia slučiek sa používa na zabránenie vytváraniu slučiek v prepínacej sieti, ktoré by vážne ovplyvnili sieťovú komunikáciu. V predvolenom nastavení je vypnutá. Podporuje 802.1D STP. Podporuje 802.1w RSTP.
  Podpora G.8032 ERPS.
• VLAN VLAN sa používa na plánovanie rozsahu siete a zlepšenie jej stavu. Podpora 802.1Q. Konfigurovateľné ID VLAN v rozmedzí 1–4094. Podpora režimov Trunk a Access port. Podpora max. 4094 VLAN.
• HPP Podpora aktivácie jedným kliknutím a vzdialenej správy prostredníctvom Hik-Partner Pro. Podporované funkcie:
  1. Zobrazenie rýchlosti portu.
  2. Zobrazenie miery využitia šírky pásma portu.
  3. Zobrazenie spotreby energie PoE.
  4. Zobrazenie informácií o topológii.
  5. Zobrazenie stavu alarmov.
  6. Reštartovanie portov a zariadení.
  7. Aktivácia režimu portu s dlhým dosahom.
  8. Vzdialená aktualizácia zariadenia.
• Údržba systému Podpora správy zariadení cez web. Podpora klienta DHCP. Predvolene povolené pre dynamické prideľovanie IP adries pre správu. Podpora Super IP, čo je pevná IP adresa (10.180.190.200)
  pre priamy prístup. Podpora správy cez Hik-Central Pro. Podpora vzdialenej správy cez Hik-Partner Pro. Podpora detekcie káblov. Je možné detekovať abnormálne prerušenia a skraty, ako aj dĺžku sieťového kábla. Podpora 802.1ab LLDP pre vyhľadávanie partnerských zariadení. Podpora zrkadlenia portov pre lokalizáciu porúch.
• DHCP Snooping DHCP Snooping môže zabrániť tomu, aby neautorizované pripojenia k serverom DHCP narušili sieť a ovplyvnili normálnu sieťovú komunikáciu, a umožňuje prechod iba paketov DHCP z dôveryhodných
  portov. V predvolenom nastavení je vypnuté.
• DDM (Digital Diagnostic Monitoring)Podporuje monitorovanie kľúčových parametrov optických modulov v reálnom čase, ako sú prevádzková teplota, prevádzkové napätie, prevádzkový prúd a optický výkon Rx a Tx.

Schválenie

• EMC CE-EMC (EN 55032: 2015+A11: 2020, EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019, EN 50130-4: 2011+A1: 2014, EN 55035: 2017+A11: 2020), IC (ICES-003: vydanie 7:2020), RCM (AS/NZS CISPR 32: 2015)
• Bezpečnosť CB (AMD1:2009, AMD2:2013, IEC 62368-1: 2014 (druhé vydanie)), CE-LVD (EN 62368-1: 2014+A11: 2017)
• Chémia CE-RoHS (2011/65/EÚ), WEEE (2012/19/EÚ), REACH (nariadenie (ES) č. 1907/2006)
