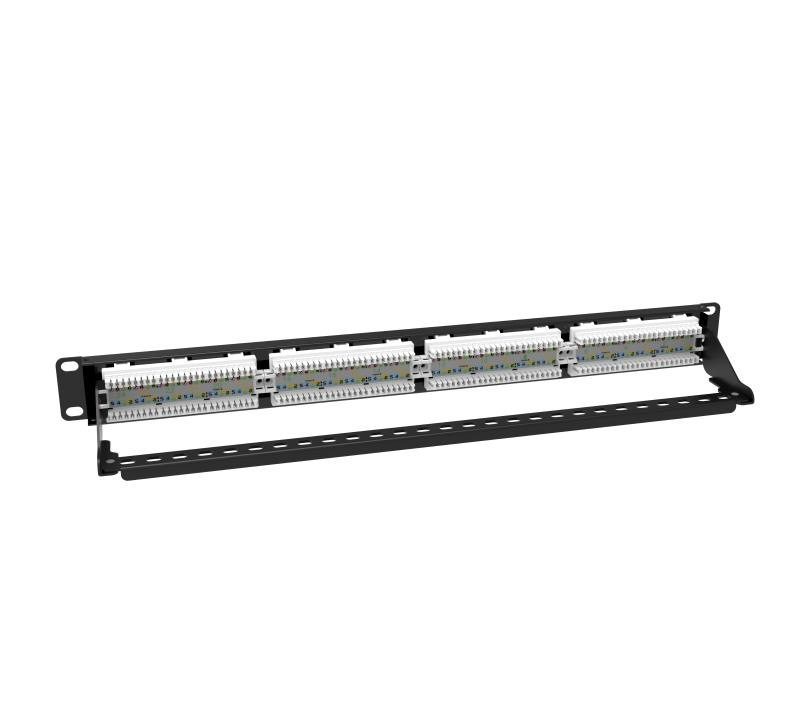

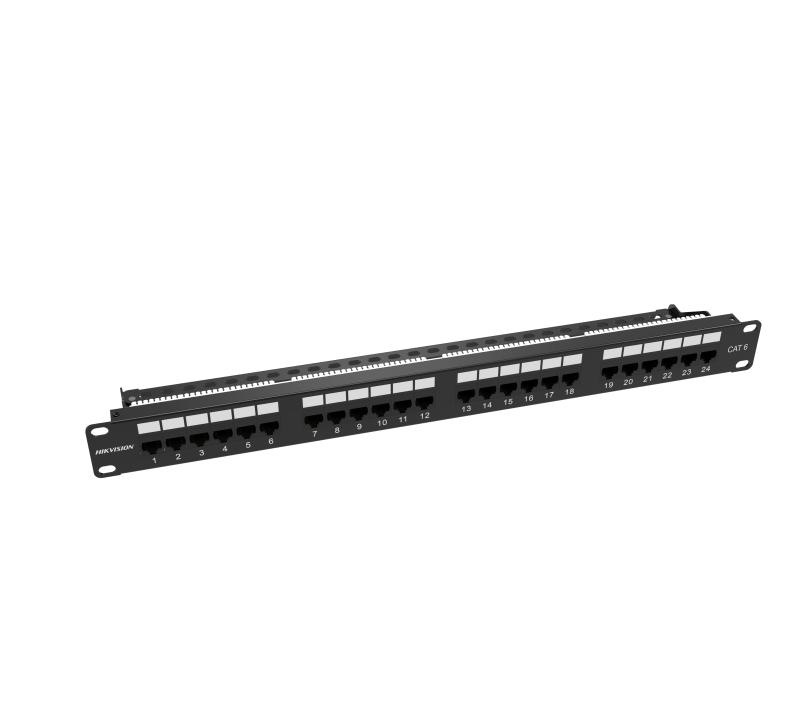

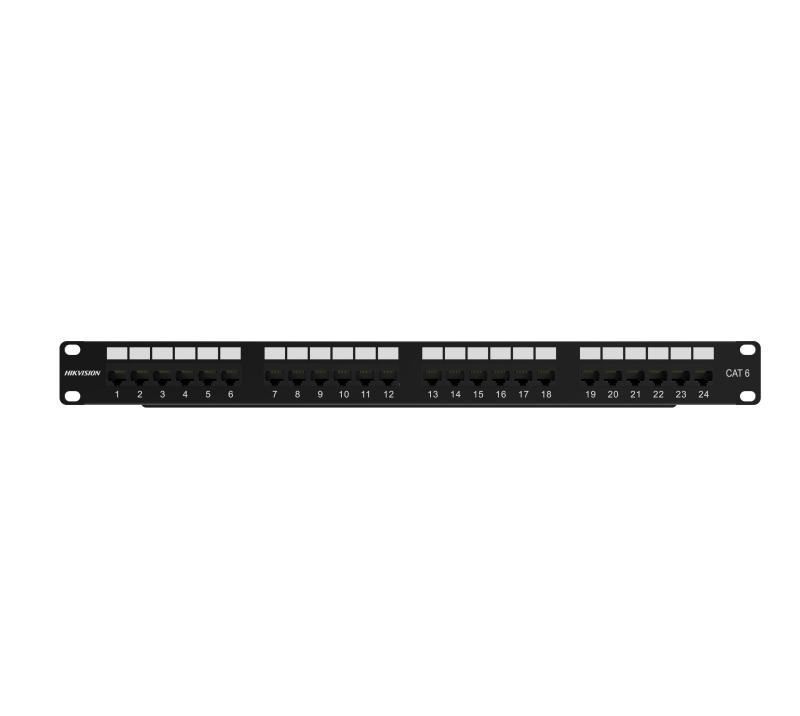

DS-1CP6U24-1U 24-portový patch panel, 1U

• Elektrické vlastnosti zaručene spĺňajú alebo prekračujú špecifikácie kanálov podľa noriem ISO/IEC 11801 trieda E a ANSI/TIA-568.2-D kategória 6.
• Vysoký výkon, podporuje prenosové rýchlosti 250 MHz.
• Univerzálny dizajn a označenie podporujú zapojenie podľa noriem TIA 568 A aj B.
• Kompatibilné s pevnými alebo splietanými vodičmi s prierezom 22–24 AWG.
• Ukončenie kábla pomocou nástroja na ukončenie 110 Block.
• Konštrukcia Press-Fit, bez spájkovacieho cínu, šetrná k životnému prostrediu
• Samostatný vrchol vodiča, ľahké oddeľovanie vodičov.
• Sklopná konzola, pohodlná inštalácia, menej miesta na balenie.
• Biela sieťotlač pre ľahké označenie.
• Ponúkané poradie vodičov, jednoduché zapájanie.
• Špeciálna konštrukcia, chráni dosku PCB pred poškodením počas prevádzky.
• Konštrukcia s výsuvom dopredu zo skrine, jednoduchá inštalácia a údržba
• Výška 1U, štandardná konštrukcia, vysoká kompatibilita, jednoduchá obsluha.

Kategória

• Kategória produktu Patch panel

Požiarna odolnosť

• Požiarna odolnosť UL 94 V-0

Všeobecné špecifikácie

• Farba Čierna
• Typ vodiča Jednožilový, viacvodičový
• Typ kábla Neštítovaný
• Typ racku EIA 19 palcov
• Jednotka racku 1
• Kategória ANSI/TIA 6
• Typ zakončenia IDC
• Celkový počet portov 24
• Počet konektorov Keystone 24
• Zapojenie TIA 568A, TIA 568B

Špecifikácie materiálov

• Panel: Ocel valcovaná za studena
• IDC: PC, kolík: Fosforová meď
• Konektor: PBT
• Povrchová úprava kontaktov 50 u palca zlato

Elektrické charakteristiky

• Odpor pri jednosmernom prúde ≤ 20 mΩ
• Menovitý prúd 1,5 A pri 20 °C
• Dielektrické výdržné napätie, RMS, vodivá plocha 1 000 V striedavého prúdu pri 60 s
• Dielektrické výdržné napätie, RMS, medzi kontaktmi 1 000 V striedavého prúdu pri 60 s
• Izolačný odpor, minimálny 500 MΩ

Mechanické špecifikácie

• Počet cyklov zapojenia konektora do zásuvky ≥ 750-krát

Rozmery

• Výška 44,00 mm
• Šírka 482,60 mm
• Hĺbka 31,72 mm
• Hĺbka (s držiakom）92 mm
• Kompatibilný prierez vodiča, jednožilový 22-24 AWG
• Kompatibilný prierez vodiča, splietaný 22–24 AWG

Špecifikácie týkajúce sa životného prostredia

• Prevádzková teplota -10 °C až +60 °C
• Skladovacia teplota -40 °C až +68 °C
• Relatívna vlhkosť 10 % až 90 %

Balenie a hmotnosť

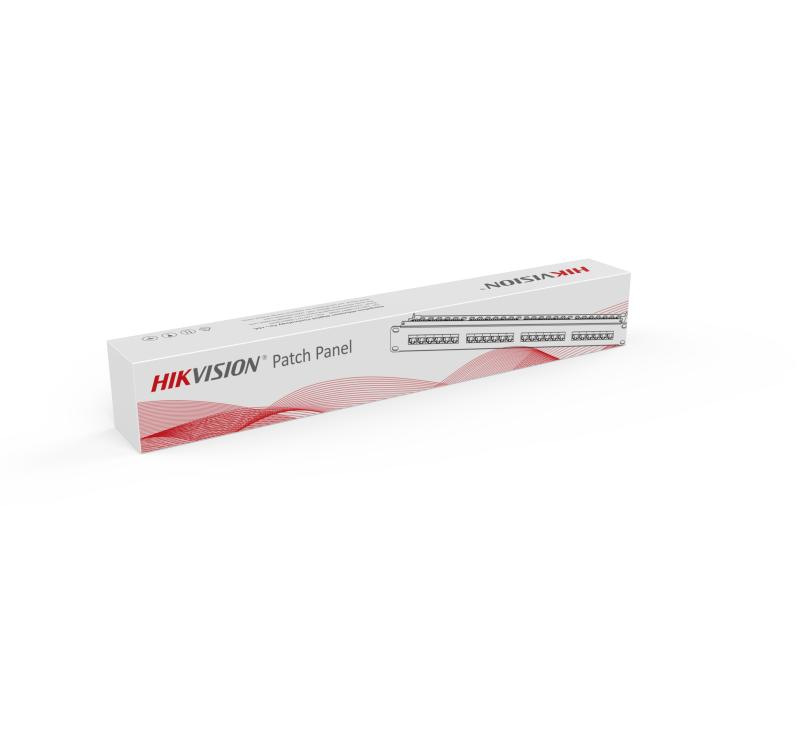

• Typ balenia Krabica
• Hmotnosť 830 g
• Rozmery balenia 510 x 65 x 77 mm
• Počet kusov v balení 1

Príslušenstvo

• Káblové viazače: 24 ks
• Skrutka a matica: 4 sady
• Nástroj: 1 ks
